电梯的结构、工作原理及前沿应用
信息来源：电梯之家
发布日期：2018-05-14
浏览次数：188
电梯成为我们生活中不可或缺的一种交通工具，维护好电梯的日常正常运行就显的尤为重要。 作为从事电梯的维保人员，在工作中就必须要对电梯的工作原理和结构有一定的了解和掌握。电梯出现故障的时候，就可以快速的判断故障原因并解决问题。下面，我们来一块简单的了解、学习一下相关知识。
电梯结构
电梯内部结构是电梯的核心，包括变频器、制动器、缓冲器、安全钳、限速器、引入装置、自动开关、变压器、整流器、刀开关、转换开关、接触器、电磁继电器、选择器、主令电器、终端开关、门的连锁触点、制动电磁铁、灯光讯号盘、楼层灯光讯号、讯号显示器、信号铃、导轨、梯井、机房、轿厢电梯、平台、对重。
空间
机房部分、井道及底坑部分、轿厢部分、层站部分。
系统

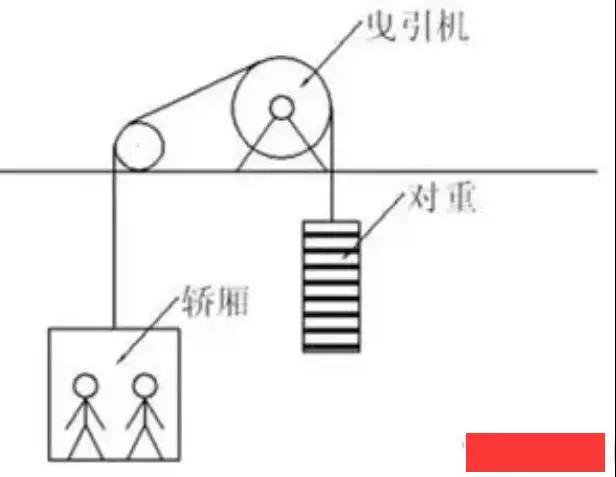

曳引系统：曳引系统的主要功能是输出与传递动力，使电梯运行。曳引系统主要由曳引机、曳引钢丝绳，导向轮，反绳轮组成。
导向系统：导向系统的主要功能是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。导向系统主要由导轨，导靴和导轨架组成。
轿厢：轿厢是运送乘客和货物的电梯组件，是电梯的工作部分。轿厢由轿厢架和轿厢体组成。
门系统：门系统的主要功能是封住层站入口和轿厢入口。门系统由轿厢门，层门，开门机，门锁装置组成。
重量平衡系统：系统的主要功能是相对平衡轿厢重量，在电梯工作中能使轿厢与对重间的重量差保持在限额之内，保证电梯的曳引传动正常。系统主要由对重和重量补偿装置组成。
电力拖动系统：电力拖动系统的功能是提供动力，实行电梯速度控制。电力拖动系统由曳引电动机，供电系统，速度反馈装置，电动机调速装置等组成。
电气控制系统：电气控制系统的主要功能是对电梯的运行实行操纵和控制。电气控制系统主要由操纵装置，位置显示装置，控制屏（柜），平层装置，选层器等组成。
安全保护系统：保证电梯安全使用，防止一切危及人身安全的事故发生。由电梯限速器、安全钳、夹绳器、缓冲器、安全触板、层门门锁、电梯安全窗、电梯超载限制装置、限位开关装置组成。
电梯的工作原理
当电梯处于静止状态时，曳引电动机、电磁电梯制动器的线圈中均无电流通过，这时因电磁铁芯间没有吸引力，制动瓦块在制动弹簧压力作用下，将制动轮抱紧，保证电机不旋转；当曳引电动机通电旋转的瞬间，制动电磁铁中的线圈同时通上电流，电磁铁芯迅速磁化吸合，带动制动臂使其制动弹簧受作用力，制动瓦块张开，与制动轮完全脱离，电梯得以运行；当电梯轿厢到达所需停站时，曳引电动机失电、制动电磁铁中的线圈也同时失电，电磁铁芯中的磁力迅速消失，铁芯在制动弹簧的作用下通过制动臂复位，使制动瓦块再次将制动轮抱住，电梯停止工作。
双向推力电梯制动器是通电时产生双向电磁推力，使刹车机构与电机旋转部分脱离，断电时电磁力消失，在外加制动弹簧压力的作用下，形成失电制动的摩擦式制动器。它主要与自动扶梯曳引机上的驱动电机配套成自动扶梯用电磁制动三相异步电动机，广泛适用于能实现平稳停车和快速起动及在断电时安全制动的场合。
电梯前沿应用技术
1、全数字识别乘客技术（所有乘客进入电梯前进行识别，其中包括眼球识别、指纹识别）
2、数字智能型安全控制技术（通过乘客识别系统或者IC卡以及数码监控设备，拒绝外来人员进入）
3、第四代无机房电梯技术(主机必须与导轨和轿厢分离，完全没有共振共鸣，速度可以达到2.0M/S以上，最高可以使用在30层以上。）
4、双向安全保护技术（双向安全钳、双向限速器，在欧洲必须使用，中国正在被普遍使用）
5、快速安装技术（改变过去的电梯安装方法，能够快速组装）
6、节能技术（采用节能技术，使电梯更节约能源）
7、数字监控技术（完全采用计算机进行电梯监控与控制）
8、无线远程控制及报警装置（当电梯产生故障时，电梯可以通过无线装置给手机发送故障信息，并通过手机发送信号对电梯进行简单控制。）
